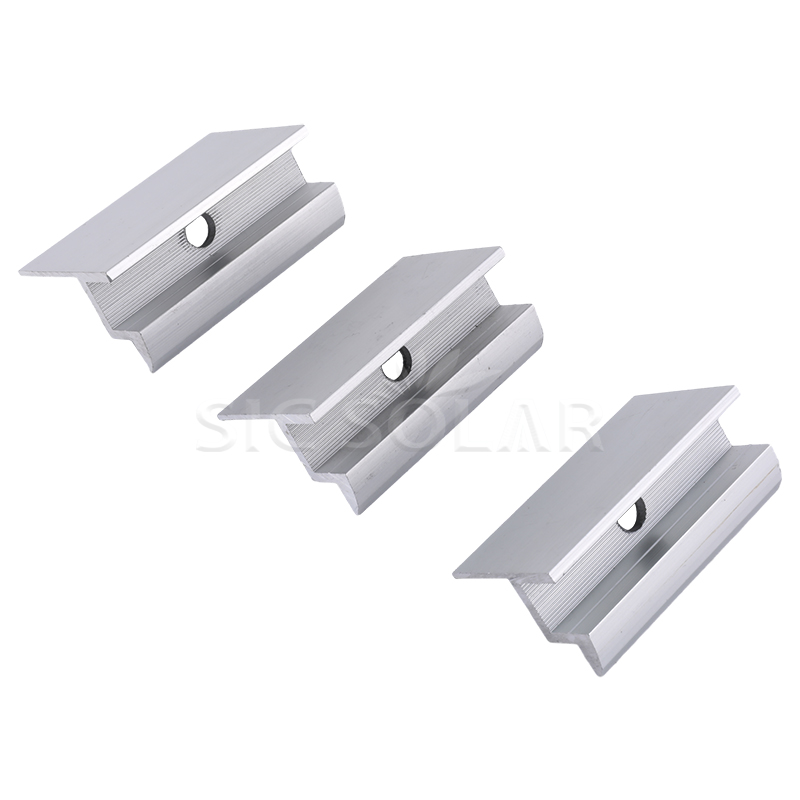

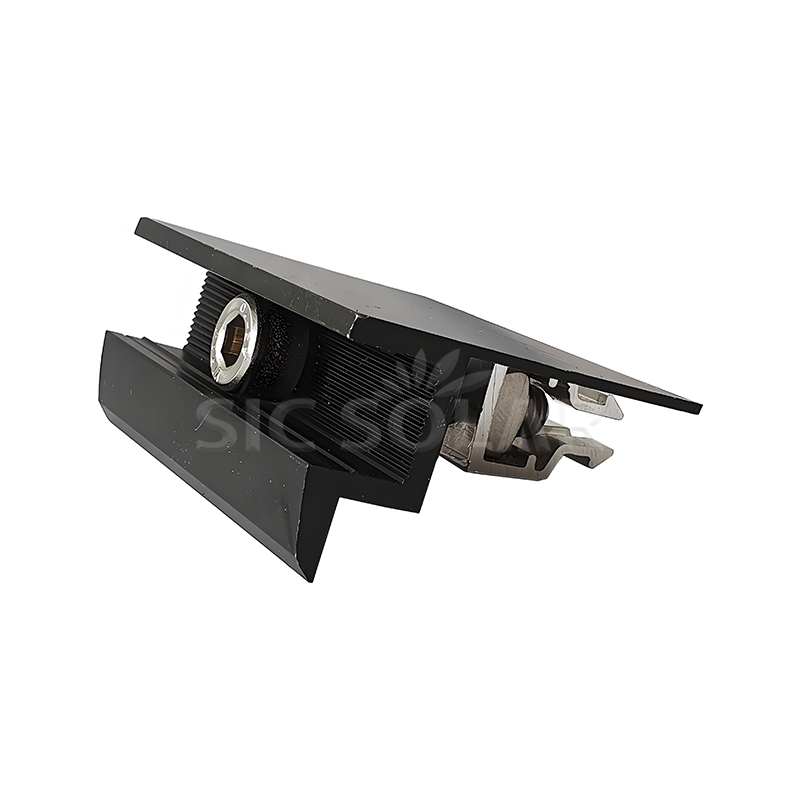

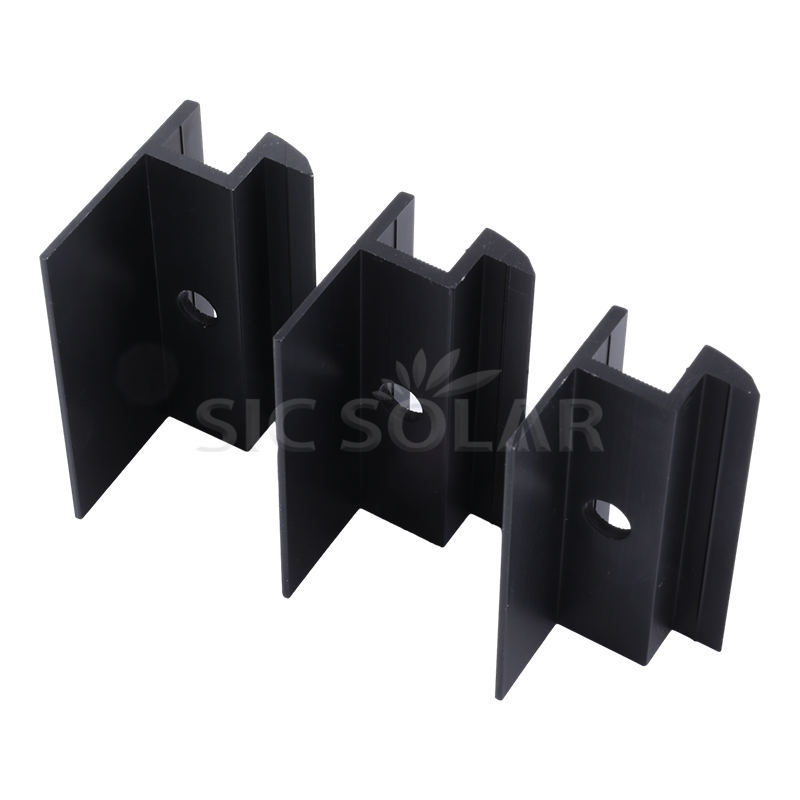

ソーラーレールエンドクランプ

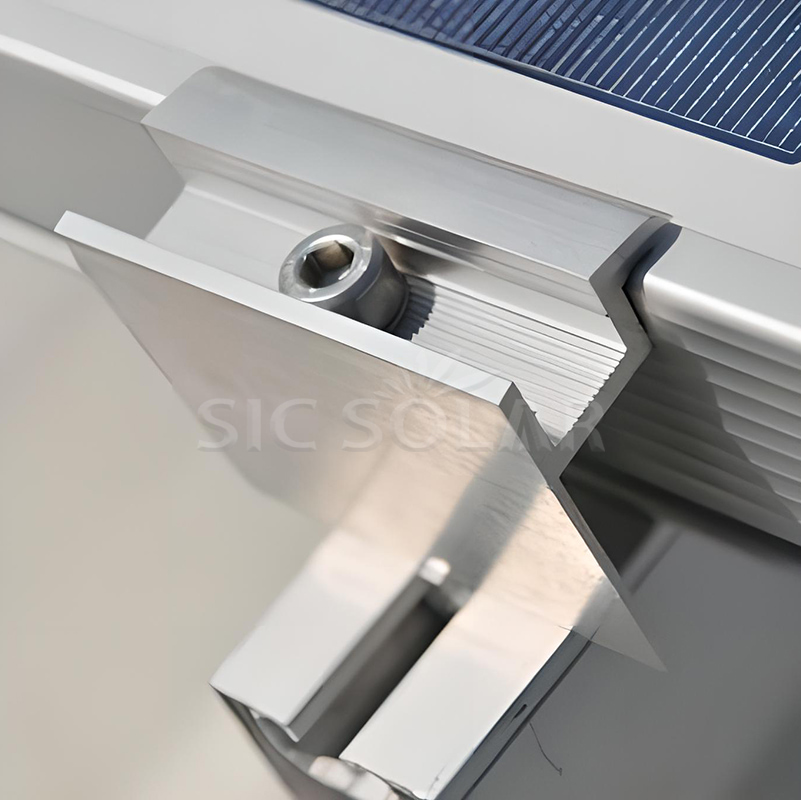

ソーラー レール エンド クランプは、ソーラー パネル アレイの外縁に取り付けられ、モジュール フレームを取り付けレールに対してしっかりと保持します。互換性のあるアルミニウム レールと併用して、パネルと取り付け構造の間に安定した接続を作成します。パネル フレームの厚さ、レールのプロファイル、プロジェクトの要件に応じて、さまざまなクランプ サイズを使用できます。

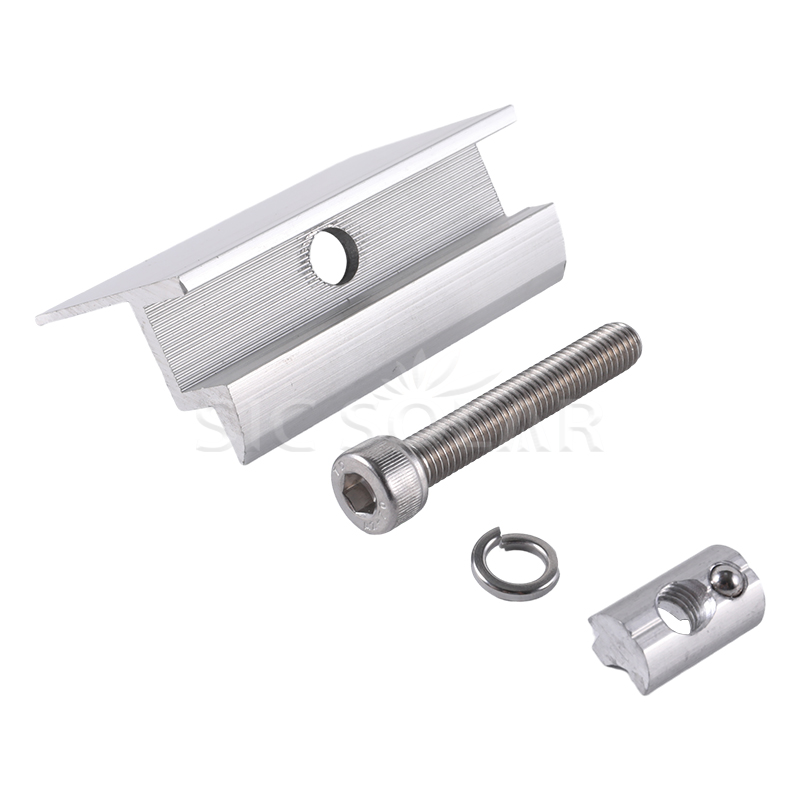

コンポーネント

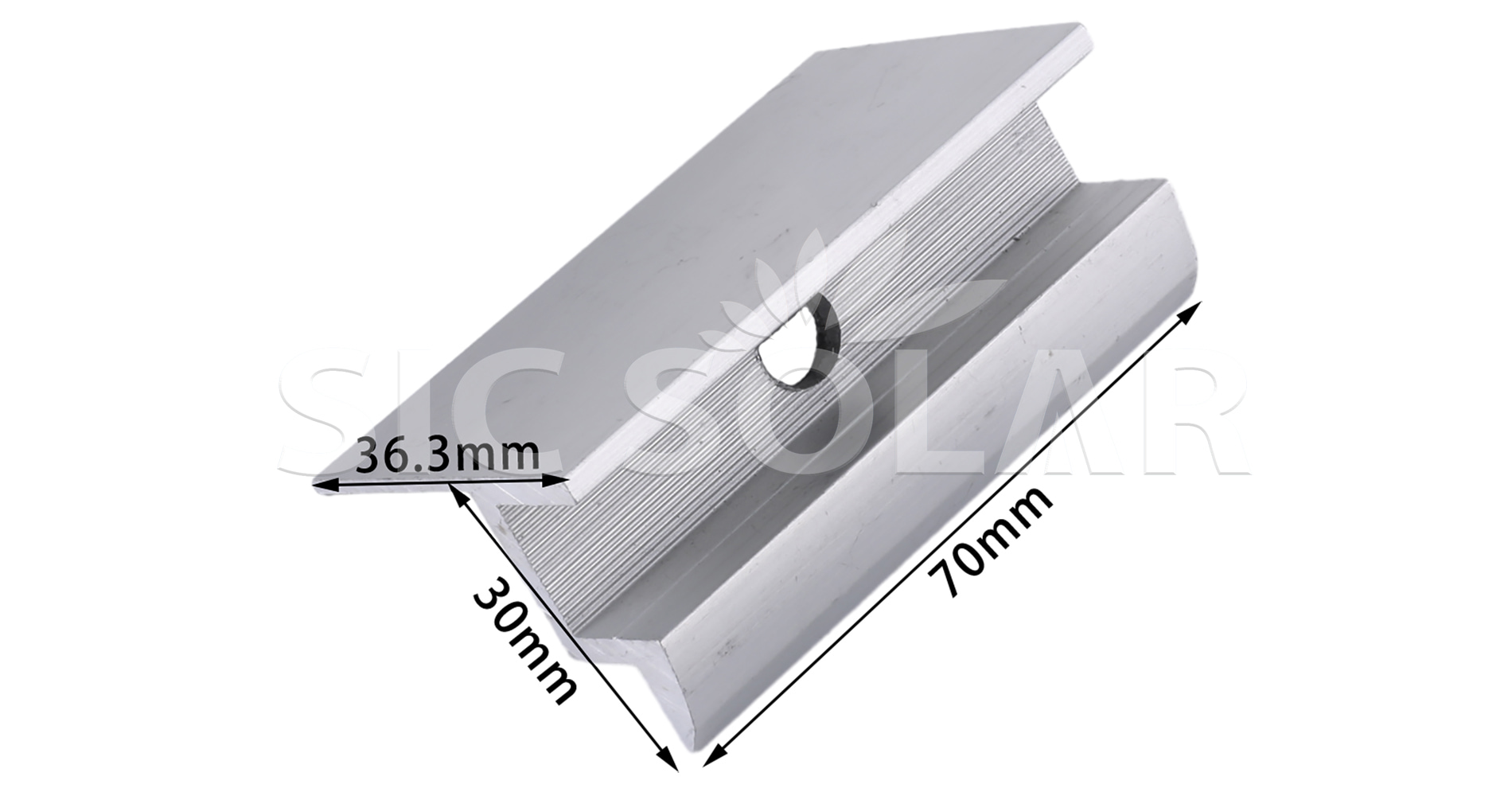

パラメータ（仕様）

インストール手順

• ソーラーレールの設置：プロジェクトのレイアウトに従ってレールを設置します。正しく位置合わせされ、しっかりと固定されていることを確認してください。
• ソーラーパネルの配置：パネルをレール上に置き、計画したアレイレイアウトに合わせます。
• エンドクランプの位置決め：エンドクランプをパネルフレームの外縁に当てます。
• ファスナーを挿入する：ファスナーを互換性のあるレール チャネルにスライドまたは挿入します。
• クランプを調整する：クランプを所定の位置に移動し、パネルフレームに対して適切に位置し、承認されたクランプ領域内に収まるようにします。
• ファスナーの締め付け：メーカー推奨のトルクで締め付けてください。
• 最終チェックの実行：パネルの位置合わせをチェックし、クランプがモジュール フレームとレールの両方をしっかりと保持していることを確認します。

設置上の注意事項

• クランプがパネルフレームの厚さと一致していることを確認してください。
• クランプとレールのプロファイルに互換性があることを確認します。
• 最後に締める前に、パネルを適切に位置合わせしてください。
• 取り付けシステムに指定された正しい留め具を使用してください。
• 取り付けの際は推奨トルク値に従ってください。
• 力が強すぎるとパネルフレームが損傷する可能性があるため、締めすぎないでください。
• ひび割れ、破損、変形したクランプや留め具は絶対に使用しないでください。
• パネルを取り付ける前に、レールがしっかりと取り付けられていることを確認してください。

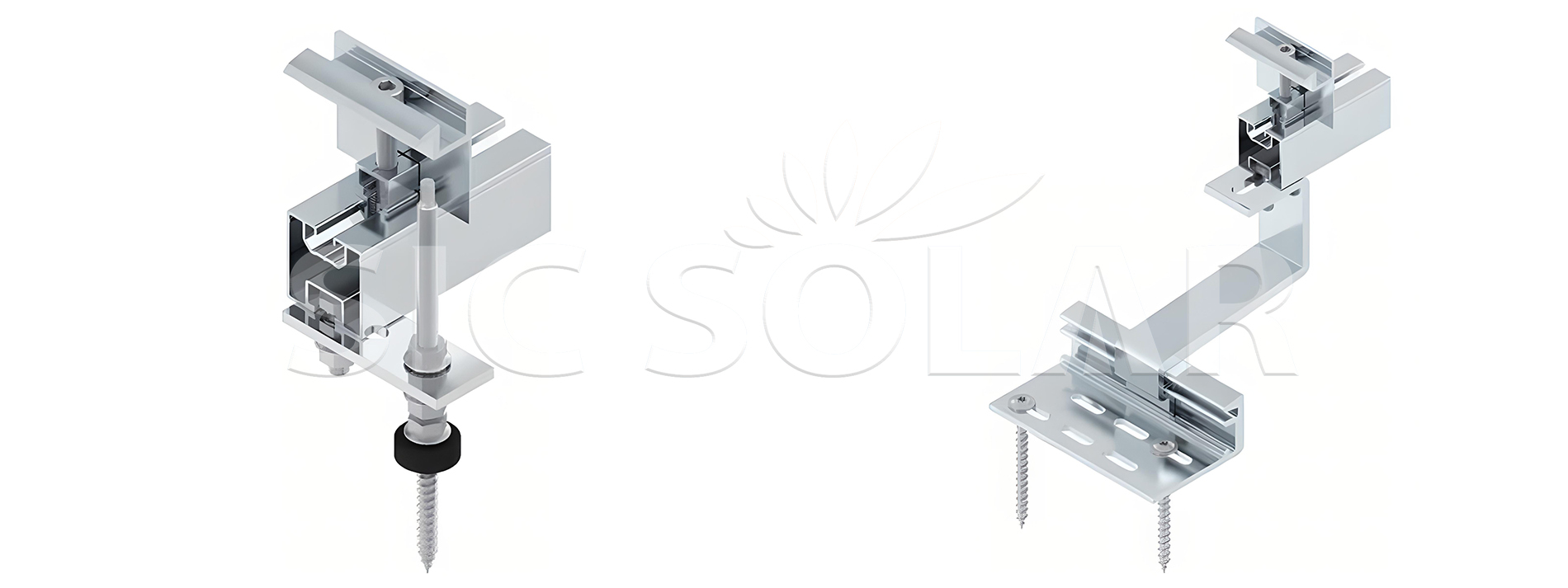

アプリケーションシナリオ

詳細

パッケージ

当社では、ソーラー レール エンド クランプの標準的な梱包および発送方法を使用しています。ただし、特定の梱包要件がある場合は、工場と調整して仕様に従って製品を梱包し、出荷することができます。
